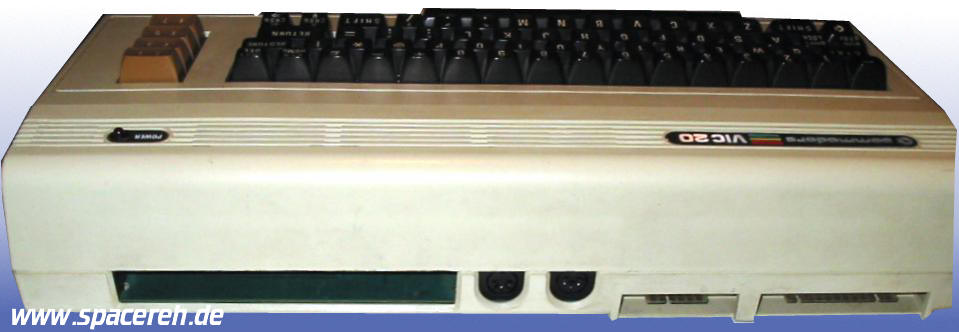

Hinten
die normalen Anschlüsse - von links an : Expansion Port (für Module),
Seriell, Video und Datasettenport und der Expansion Port. |
|

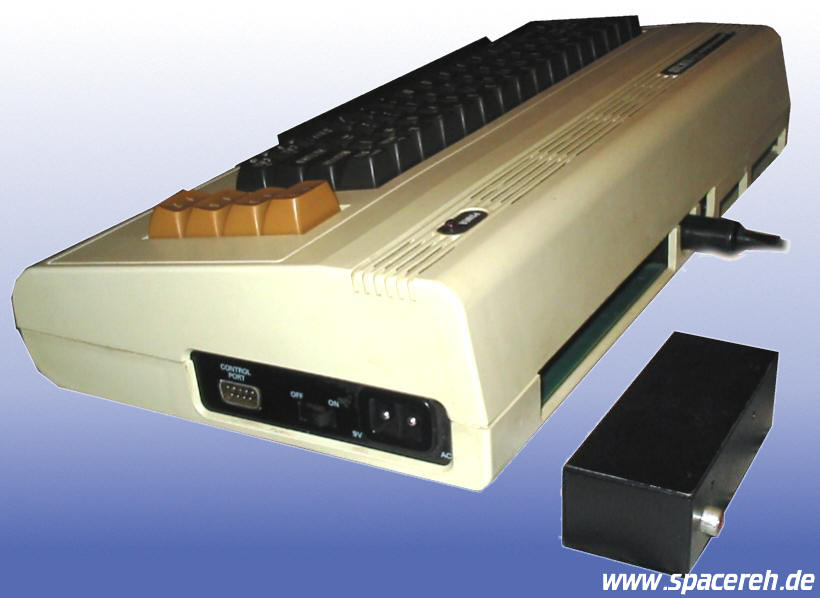

Die
Seite offenbart schon einige Unterschiede. Zwei poliger
Netzteilanschluss (für 9 Volt Spannung), Power Schalter und der
Joystickport. Der kleine schwarze Kasten ist der Modulator für den
Fernseher, da dieser noch nicht onboard ist. |
|

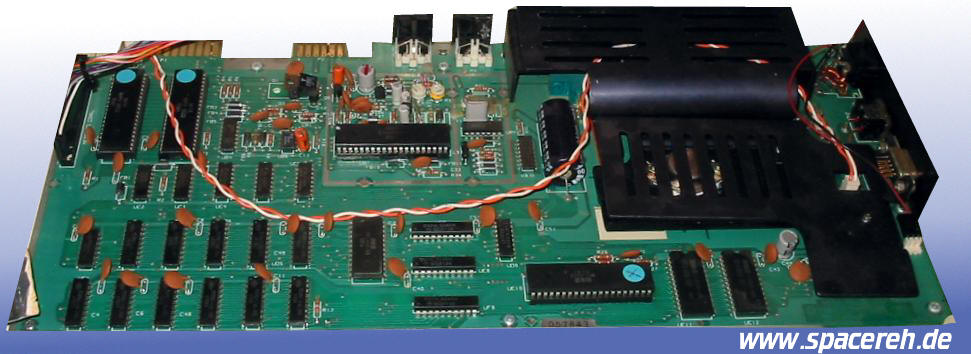

Das Board des VIC
20. Unter dem Expansion Port sitzt ein Spannungsregler, der aus 9 Volt 5
Volt für die Elektronik zur Verfügung stellt. Der Chip mit dem blauen
Punkt ist der Prozessor, oben mittig der VIC, oben links die CIA´s und
unten die TTL Logik. Das weiß - orange Kabel überträgt 9 Volt für den
User Port. |
|
Hier eine Sporttasche. Der
Computer wurde mit den Styroporteilen darin eingepackt. Als Bonus gab es
noch ein Handtuch. Es soll auch der C 64 damit angeboten worden sein,
genaues weiß ich nicht. Commodore war jahrelang Sponsor von Bayer
München, ich denke mal das daher die Idee mit den Sportaccessoires
stammt. |
|

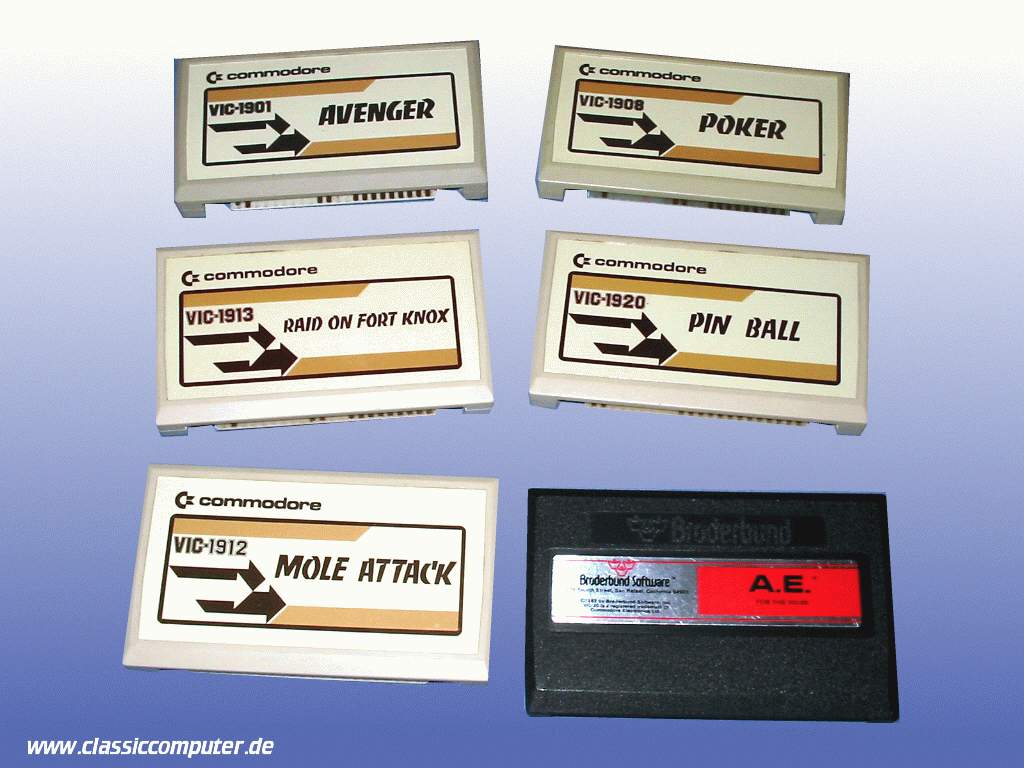

Hier ein paar Module des
VC 20. Mit bis zu 16 KB RAM sehr umfangreich, hat der VC 20 doch nur 5 KB RAM
Hauptspeicher. |
